Tělesa z C3D PR

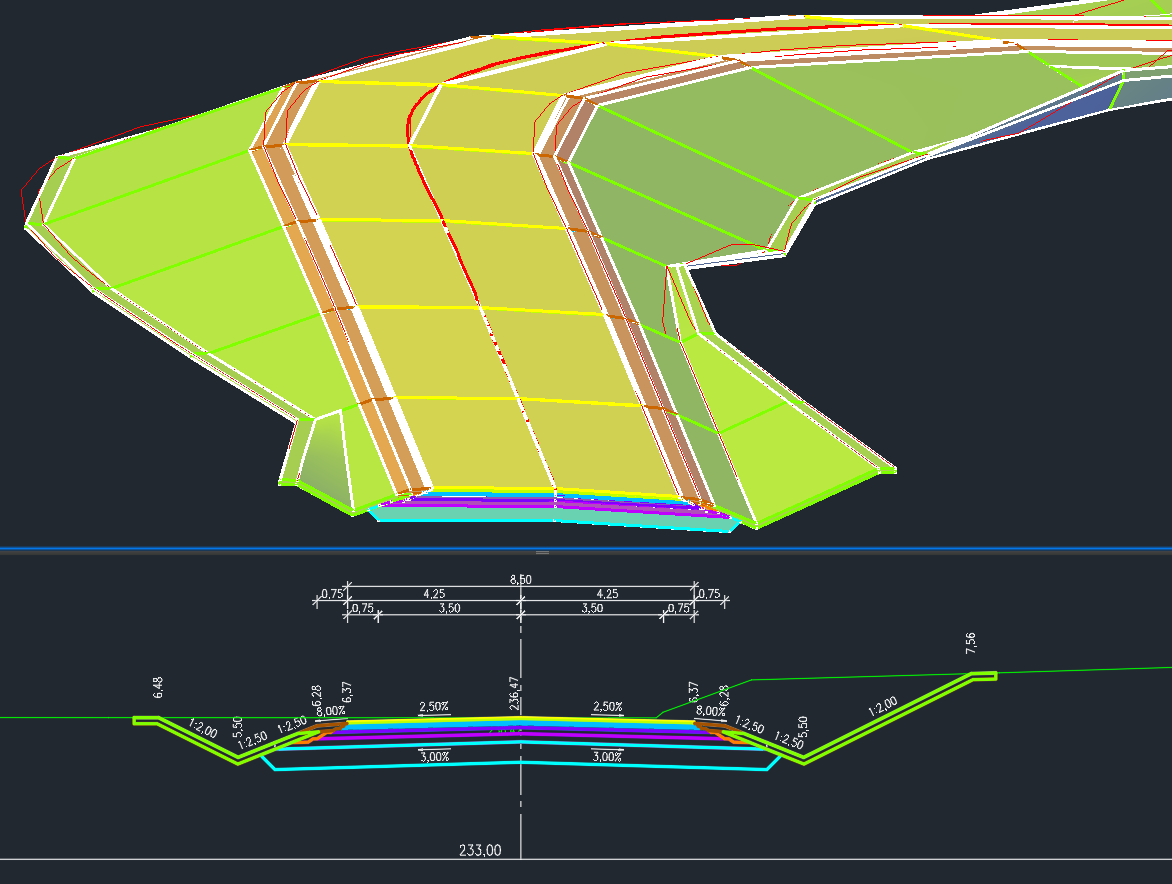

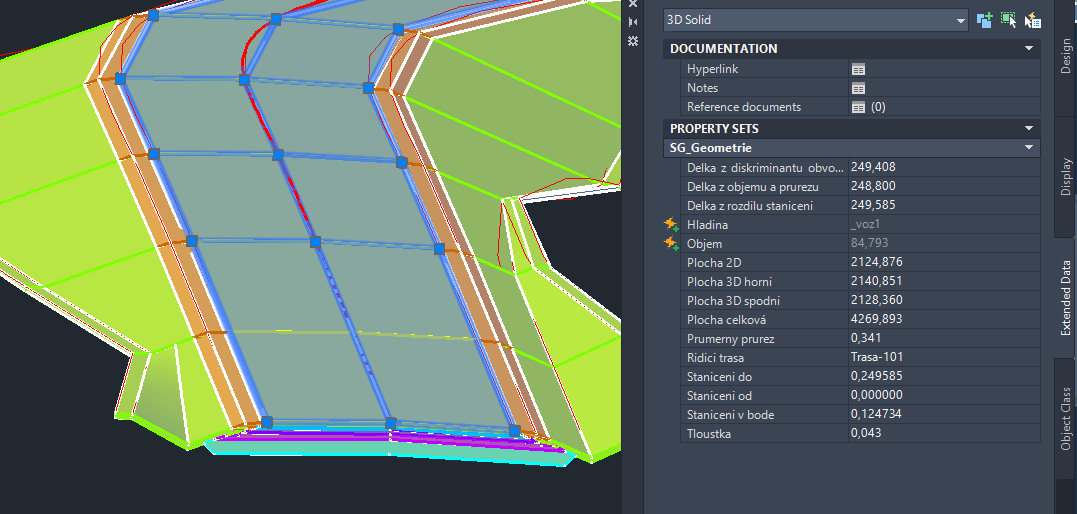

Funkce vytvoří 3D tělesa nebo ACAD povrch z obrysových křivek v pracovních řezech C3D. Pokud je obrysová křivka otevřená, vytvoří se ACAD povrch, pro uzavřené křivky se vytváří 3D těleso. Lze vykreslit obrysové průřezy do situace a k tělesům spočítat popisná data SG_Geometrie.

Tato funkce nevyžaduje referenční bloky z funkce Kubatur.

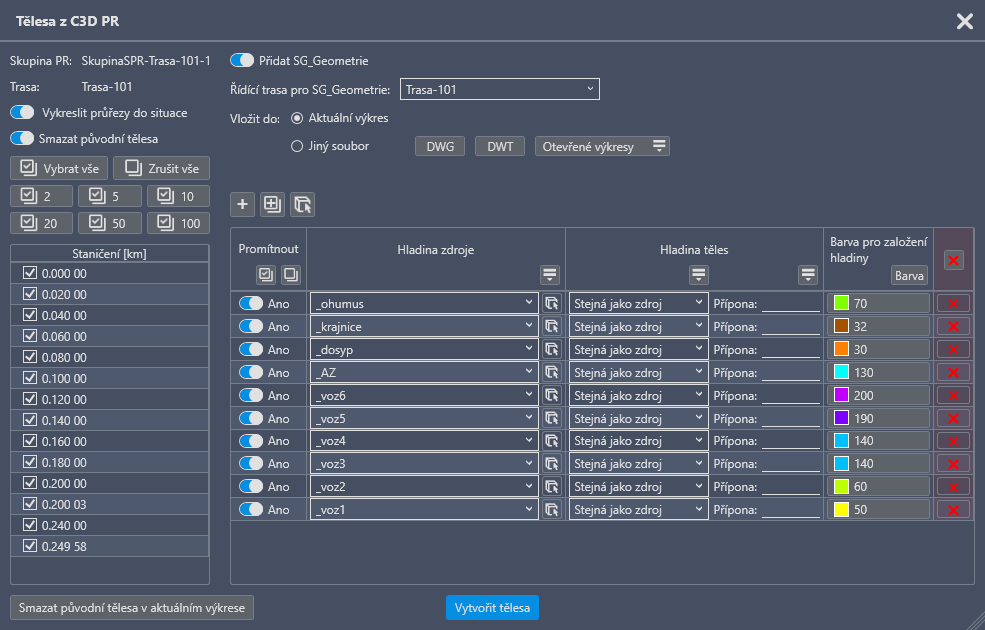

Vyberou se staničení, mezi kterými se mají tělesa vytvořit. Pokud je mezi staničeními mezera, tělesa jsou v tomto místě rozdělena. Z výkresu se vyberou hladiny, podle kterých se obrysy seskupí. Funkce následně vyhledá křivky v okolí C3D PR, seřadí podle odsazení od osy a spojuje první křivku v prvním staničení s první křivkou ve druhém staničení. Když je tedy více křivek v jednom PR, spojují se první s prvním, druhý s druhým, atd.
Křivky mohou obsahovat oblouky.

• Křivka
• Úsečka
• Oblouk
• Kružnice

Smazat vygenerovaná data pro vybranou skupinu PR je možné tlačítkem v dialogu nebo při generování nových těles.
