Rozšíření vozovky

Funkce doplní nativní tabulku 'Upravit přechod koridoru' v C3D dle hodnot z dialogu. Takto doplněné hodnoty mají v komentáři text [SG~CIVIL~TOOLS] pro opětovné přepsání.

Při zavření dialogu se uloží nastavení do koridoru. Kompatibilita při zpětném otevření dialogu je ale pouze částečná, protože není možné zjistit, ze kterých úseků je rozšíření v nativním dialogu C3D vytvořeno (může být sloučeno z několika skupin nebo přepsáno přímo v C3D). Proto se záložky 'Rozšíření v oblouku' a 'Další rozšíření' načtou, jak byly vytvořeny při zavření dialogu.
Naopak data v záložce 'Parametry podsestav' se načítají z nativního dialogu C3D a hledají se taková data, která obsahují komentář [SG~CIVIL~TOOLS].

CZ

• ČSN 73 6101 - Silnice a dálnice (09/2018)
  • Tab 16 (Rozšíření JP oblouků menších poloměrů než 110 m se provede jako na větvích křižovatek dle ČSN 73 6102.)
• ČSN 73 6110 - Místní komunikace (2005)
  • Tab 5
• ČSN 73 6102 - Křižovatkové větve (ed. 2, 06/2012)
  • Tab 38
• ČSN 73 6109 - Polní komunikace (02/2013)
  • Tab 7

SK

• STN 73 6101 - Projektovanie diaľnic (2024)
  • Kapitola 8.6
  • Tab 5
• STN 73 6110 - Projektovanie miestnych ciest (2004)
  • Tab 50
• STN 73 6102 - Projektovanie križovatiek na pozemných komunikáciách
  • Tab 24

• Vybraný koridor a základna

Pokud má koridor pouze jednu základnu, automaticky se vybere. V případě více základen se zobrazí dialog na výběr.
Základna musí být vytvořená z trasy.

• Typ zadání náběhů v tabulce

Hodnoty v tabulce jde zadat dvěma způsoby. Pomocí staničení, kde se vše zadává přes staničení nebo pomocí délky, kde se zadá pouze staničení začátku a konce plného rozšíření a délka náběhu před/za.

• Výchozí nastavení pro rozšíření v obloucích

Hodnoty, se kterými se počítá při automatickém vyplnění, pokud není pro každou skupinu rozšíření zadáno jinak.

• Norma

Pro výběr tabulky rozšíření.
Normy jsou uložené na disku v souborech XML. Dialog obsahuje tlačítko pro otevření této složky. Pokud některý soubor již existuje, není vytvořen znovu. Hodnoty v XML lze tedy upravovat.

• Typ komunikace

Pro výběr hodnot v tabulce rozšíření.

• Počet jízdních pruhu

Vynásobení hodnot rozšíření pro vícepruhovou komunikaci.

• Poměr rozšíření k délce náběhu

Pokud se rozšiřuje na délce v poměru 1:X.

• Základní šířka JP

Pro výběr hodnot v tabulce rozšíření.

• Vn pro polní cesty

Pro výběr hodnot v tabulce rozšíření.

• Typ zadání délky náběhu

Lze zadat hodnoty rozšíření na délce přechodnic nebo dle poměru.

Rozšíření se vytváří po skupinách. Každá skupina má vlastní hodnoty staničení a rozšíření. Pro automatické doplnění je nutné dále zadat poloměr osy, šířku JP a točivost oblouku.
Typ a strana rozšíření mohou být Obě/L/P, kdy 'Obě' jsou pouze sloučené strany L a P do jednoho řádku pro rychlejší zadávání hodnot. Strana se použije ke spárování se stranou parametru podsestavy.
Hodnoty rozšíření L a P jdou také doplnit automaticky, pokud je vybrána norma.
Přechod odpovídá typům v nativní funkci C3D.

Rozšíření se vytváří po hlavních skupinách a skupinách rozšíření. Hlavní skupina je zde pouze pro případnou úpravu v přechodu mezi rozšířeními. Každá skupina rozšíření má vlastní hodnoty staničení a rozšíření.
Typ a strana rozšíření mohou být Obě/L/P, kdy 'Obě' jsou pouze sloučené strany L a P do jednoho řádku pro rychlejší zadávání hodnot. Strana se použije ke spárování se stranou parametru podsestavy.
Přechod odpovídá typům v nativní funkci C3D.

Sloupce 'Typ podsestavy' a 'Vstupní parametr' odpovídají sloupcům v nativní funkci C3D.

Zadání podsestava:

• Třída = platí pro všechny podsestavy se stejnou třídou/typem na základně (např. SG_Subassemblies_SGV1.SG_Vozovka_SGV1)
• Název = platí pouze pro podsestavu s konkrétním názvem (např. Vpravo-SG_KrajniceSvah_SGV1-1)

Sloupec 'Strana' je nutný pro spárování se hodnotami ve skupinách rozšíření.
V posledním sloupci 'Skupiny rozšíření' se zadá, které skupiny jsou pro parametr relevantní.

Úprava se prování pouze v paměti před zapsáním do nativního dialogu C3D, neupravují se hodnoty v dialogu této funkce.
Pokud je některé staničení rozšíření zadáno mimo základnu a druhé staničení leží na základně, potom se staničení posunou tak, aby obě hodnoty byly na základně a hodnota rozšíření se lineárně dopočítá.

Úprava mění hodnoty staničení v dialogu této funkce. Prování se před zapsáním do nativního dialogu C3D nebo exportu XLS.
Rozšíření v obloucích a každá hlavní skupina rozšíření se vyšetřuje zvlášť. (Z toho důvodu jsou v záložce 'Další rozšíření' hlavní skupiny)
Při překrytí staničení náběhů jsou hodnoty staničení upraveny tak, aby se počátky a konce rovnaly v obou úsecích. Tím je možné docílit plynulého přechodu mezi dvěma rozšířeními např. v inflexním řešení nebo složených obloucích. (Stejné jako ve funkci 'Klopení')

Úprava se prování pouze v paměti před zapsáním do nativního dialogu C3D, neupravují se hodnoty v dialogu této funkce. Pokud jsou zadány hodnoty v záložce 'Rozšíření v oblouku' i 'Další rozšíření', je nutné vše spojit dohromady, protože nativní dialog C3D dovoluje zadat pouze jeden úsek pro parametr. Tato úprava se děje před zapsáním do nativního dialogu C3D.

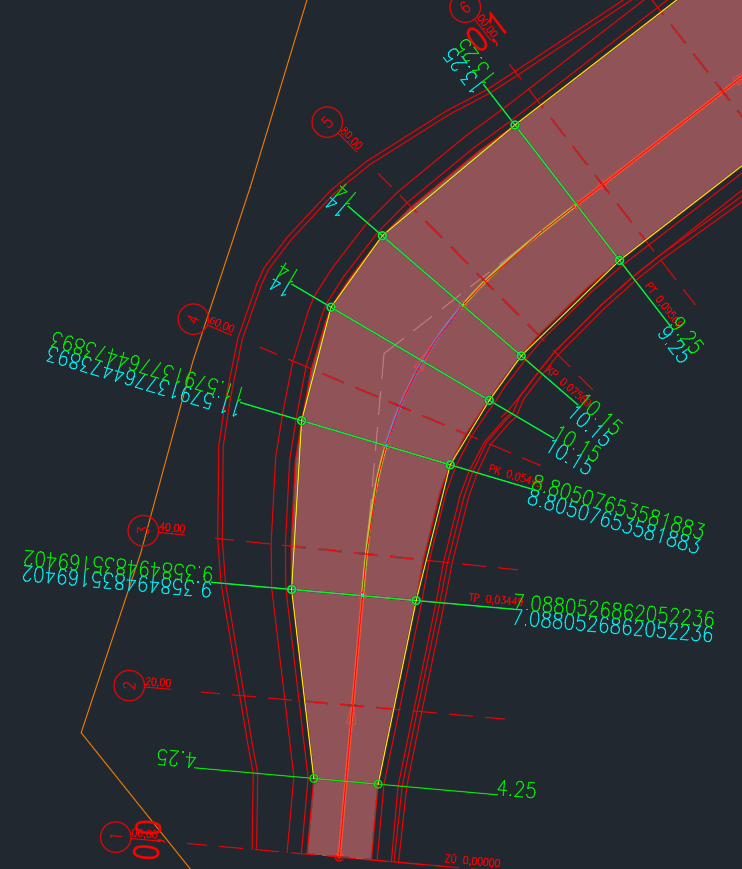

Při výběru skupiny nebo položky ve skupině rozšíření se zobrazí pomocná grafika ve výkrese.

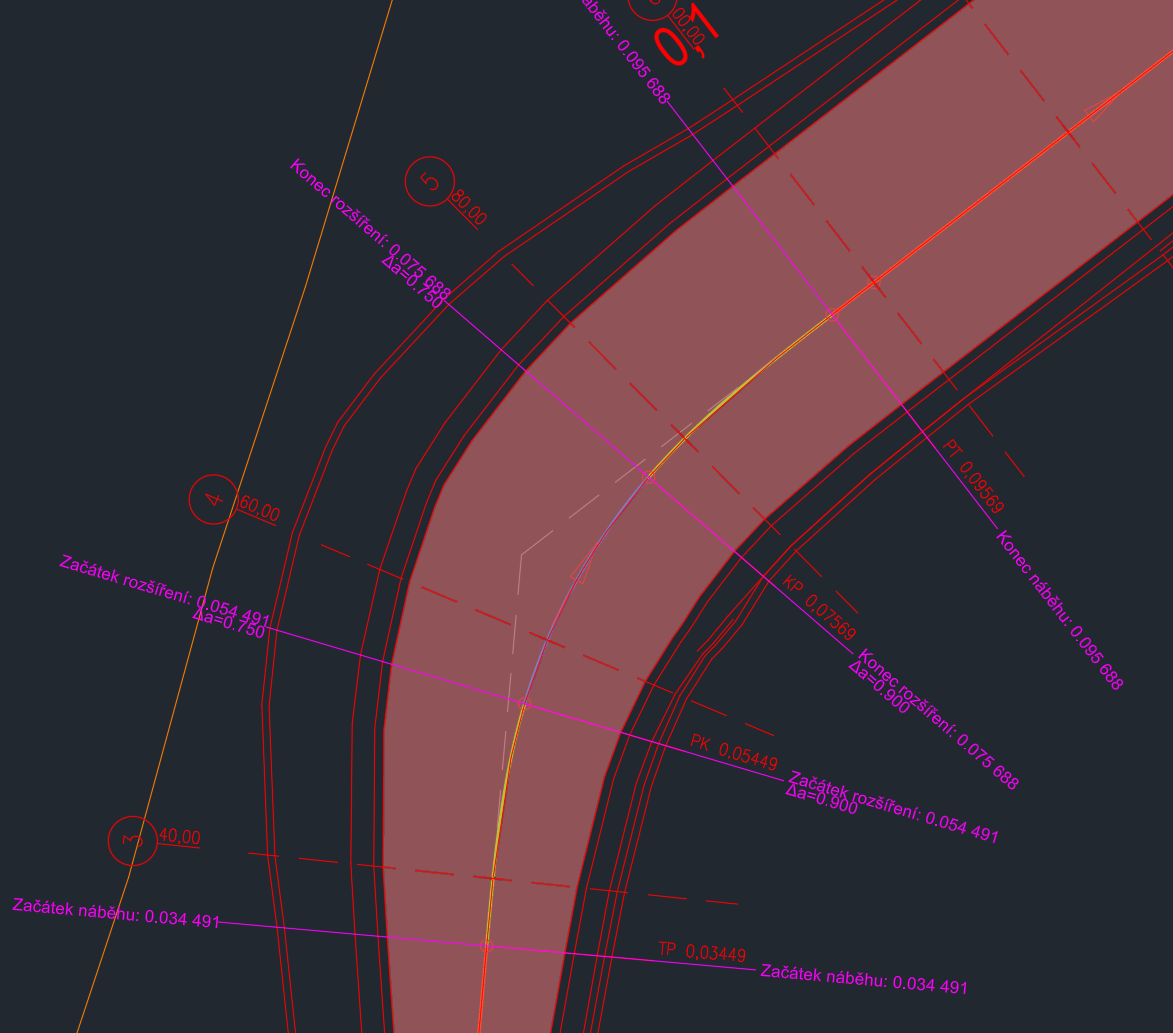

Pro kontrolu si lze vykreslit popisek jednotlivých úseků rozšíření. Entity jsou vloženy do hladiny '__SG Rozsireni pomocna kresba'. Takto vytvoření entity i hladina se vždy smažou při novém zapsání rozšíření.

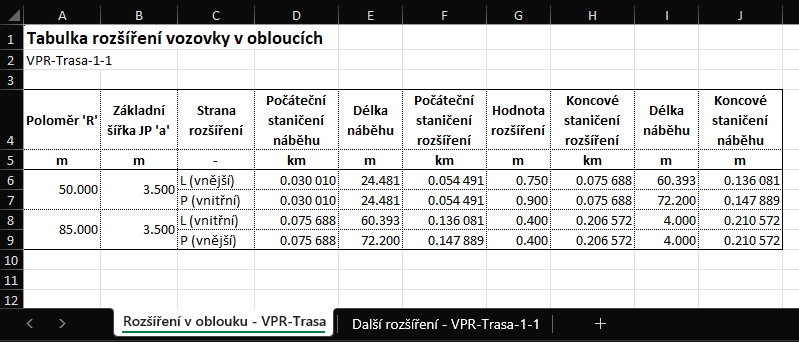

Záložky se exportují samostatně do listů.
Exportují se pouze ty skupiny rozšíření, které jsou přiřazené v záložce 'Parametry podsestav'

Export a import pracuje s nastavením dialogu a záložkami 'Rozšíření v oblouku' a 'Další rozšíření'.
