Tělesa z ACAD PR

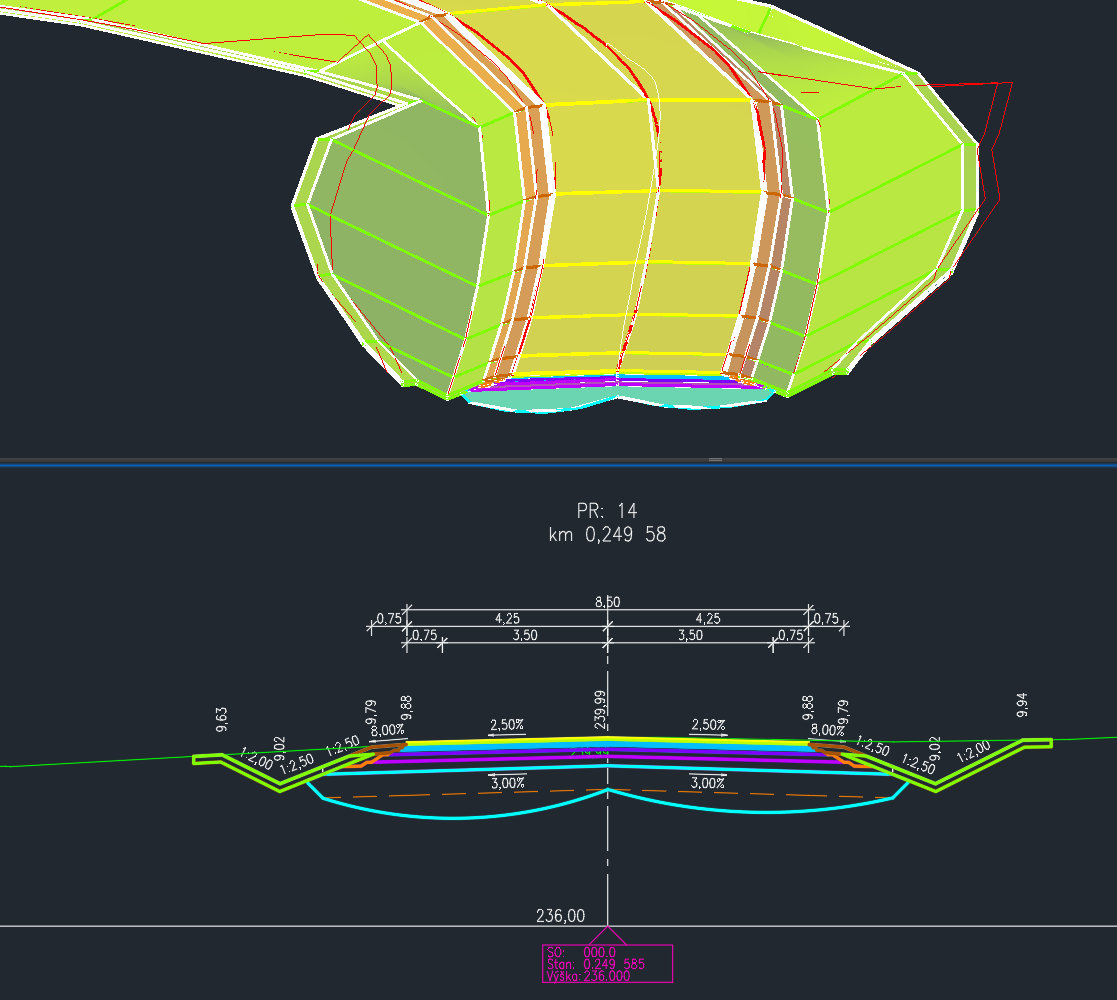

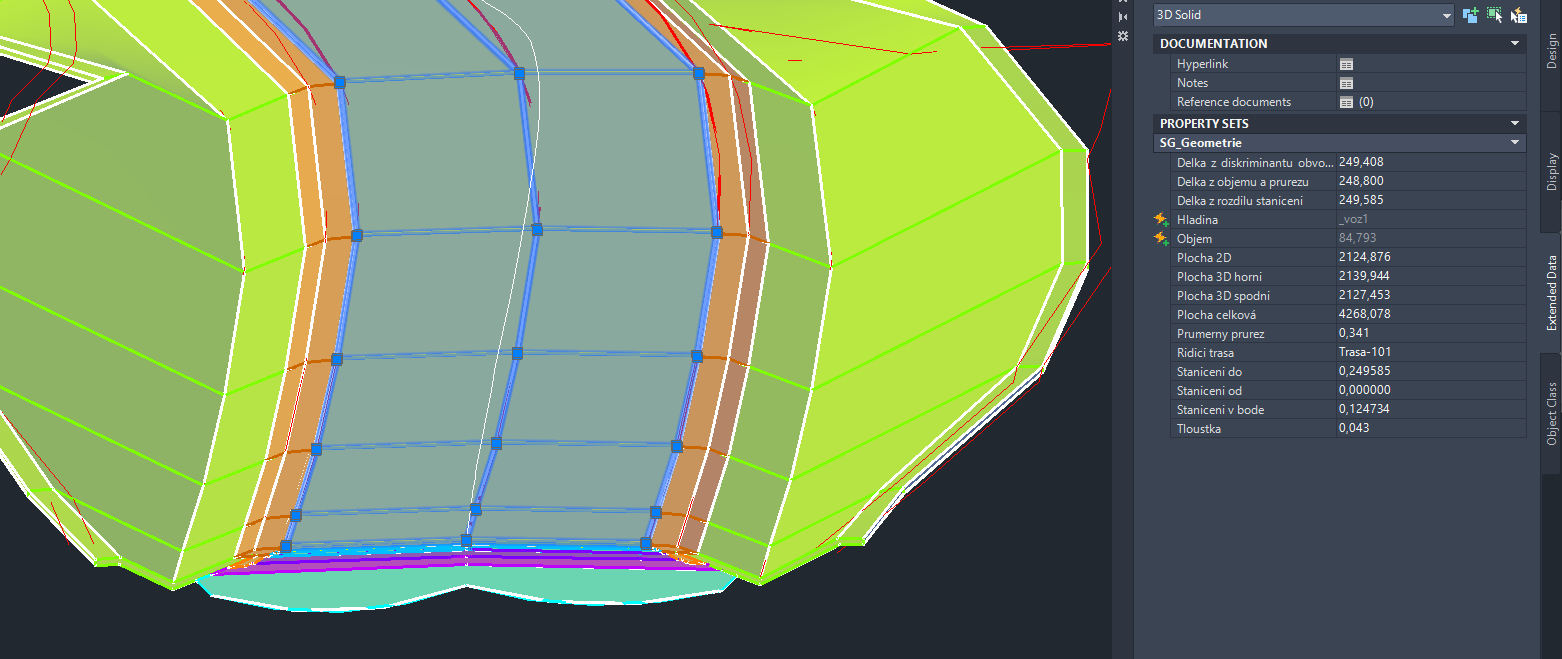

Funkce vytvoří 3D tělesa nebo ACAD povrch z obrysových křivek v rozložených pracovních řezech. Pokud je obrysová křivka otevřená, vytvoří se ACAD povrch, pro uzavřené křivky se vytváří 3D těleso. Lze vykreslit obrysové průřezy do situace a k tělesům spočítat popisná data SG_Geometrie.

Tato funkce vyžaduje referenční bloky z funkce Kubatur.

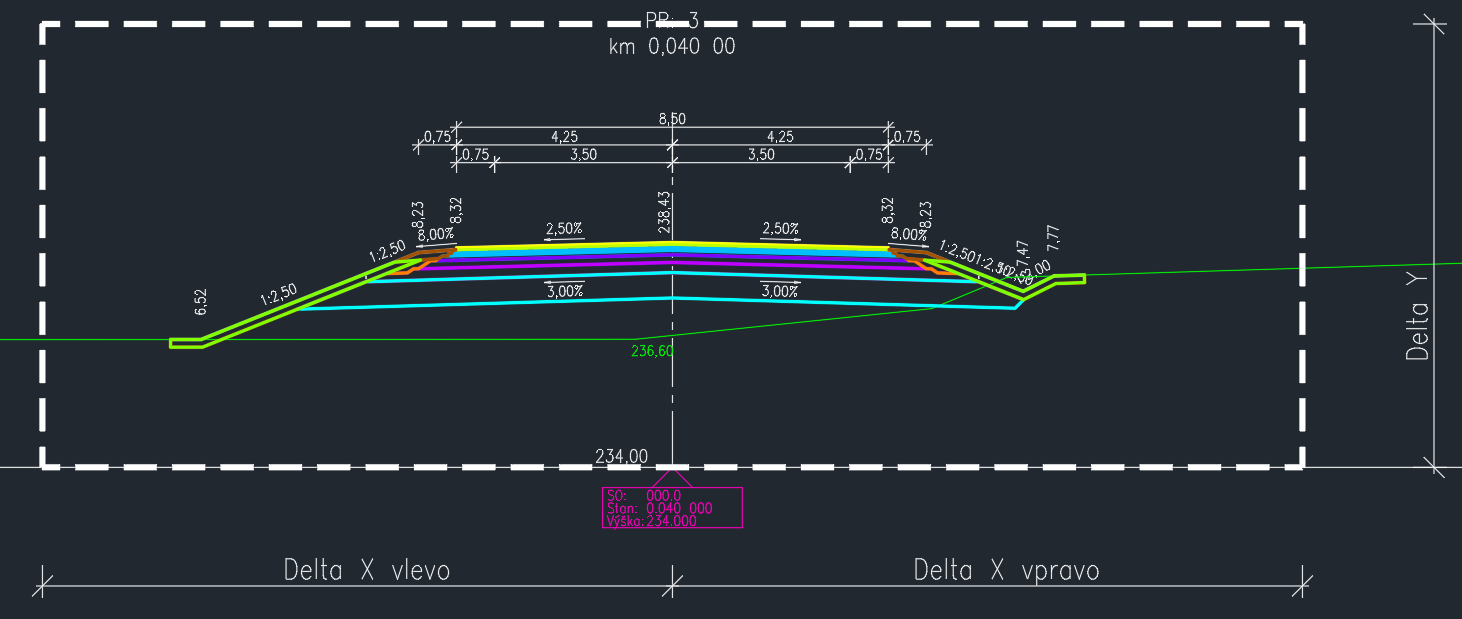

Vyberou se staničení (referenční bloky), mezi kterými se mají tělesa vytvořit. Pokud je mezi staničeními mezera, tělesa jsou v tomto místě rozdělena. Z výkresu se vyberou hladiny, podle kterých se obrysy seskupí. Funkce následně vyhledá křivky v okolí ACAD PR, seřadí podle odsazení od osy a spojuje první křivku v prvním staničení s první křivkou ve druhém staničení. Když je tedy více křivek v jednom PR, spojují se první s prvním, druhý s druhým, atd.
Křivky mohou obsahovat oblouky.

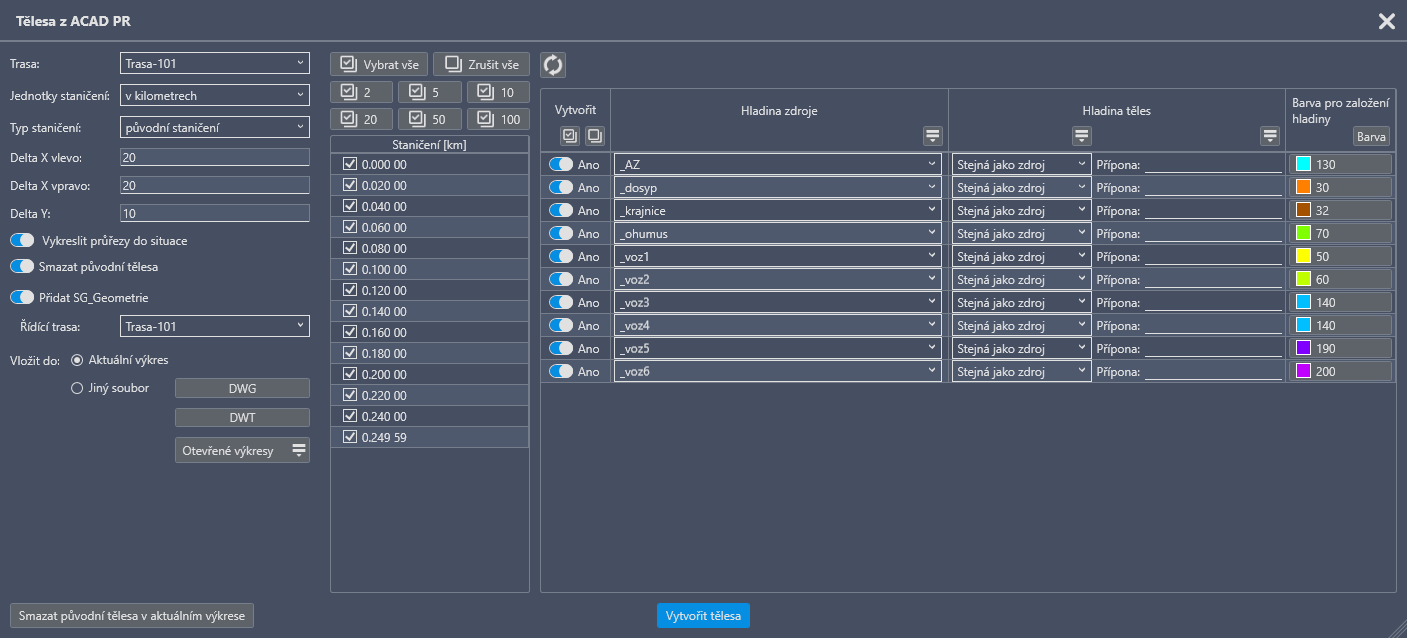

Zdrojové hadiny se načtou dle entit v okolí vybraných referenčních bloků. Pro jejich aktualizaci je v dialogu tlačítko.

• Křivka
• Úsečka
• Oblouk
• Kružnice

Smazat vygenerovaná data touto funkcí je možné tlačítkem v dialogu nebo při generování nových těles.
