Sčíták
Popis
Funkce na rychlé sečtení vlastností entit ve výkrese pro výkazy.

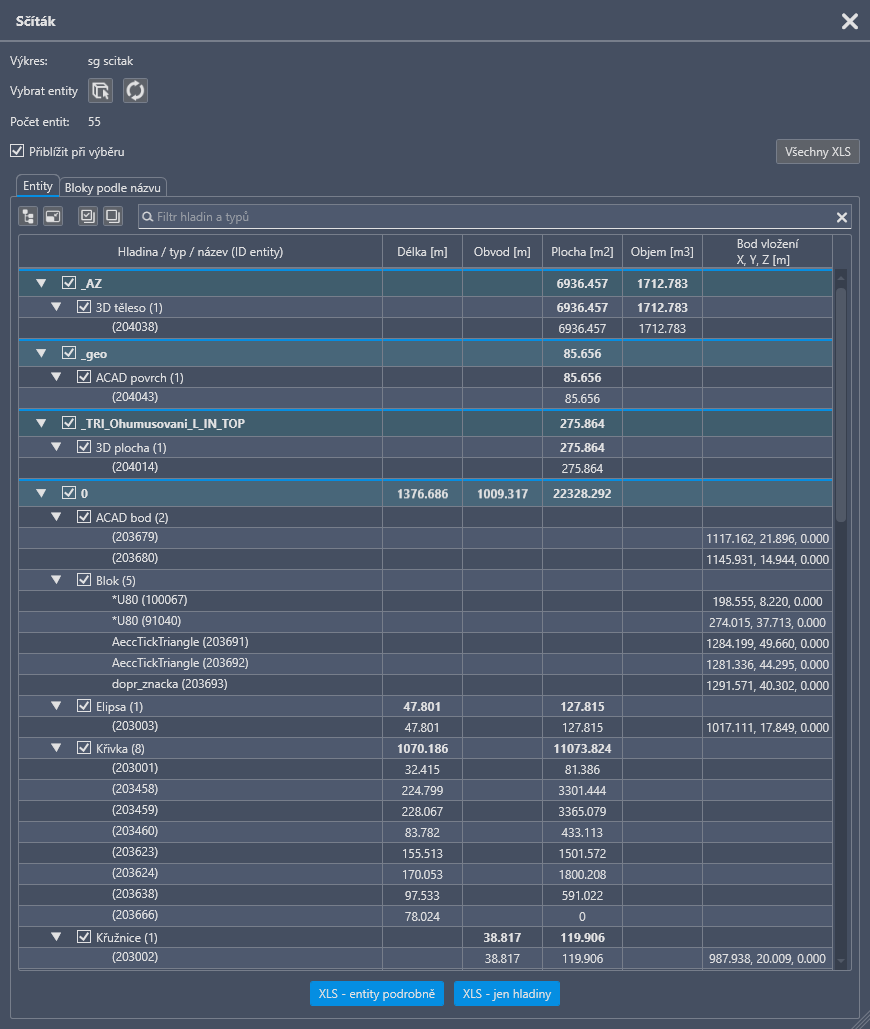

Dialog je rozdělen na 2 záložky. První záložka obsahuje všechny zvolené entity a je rozdělena podle hladiny a typu entity. Druhá záložka obsahuje pouze výpis bloků ze zvolené množiny. Bloky jsou rozděleny podle hladiny a názvu.
Tabulku vlastností je možné vyexportovat do XLS. Vždy se exportují vybrané hladiny, typy entit a všechny entity. XLS je buď podrobné (export celé tabulky v dialogu) nebo zjednodušené (pouze hladiny).
V podrobném XLS jsou součty jako vzorce buněk.
Dialog je plovoucí a lze použít i po překliknutí do jiného výkresu. Součty v dialogu na hladinách jsou vždy přes všechny typy entit.
Při změně entit je možné obnovit spočtené vlastnosti v dialogu.
Civil vrací programově špatnou plochu u křivky, pokud je překřížená! Chyba je nahlášená na Autodesku.

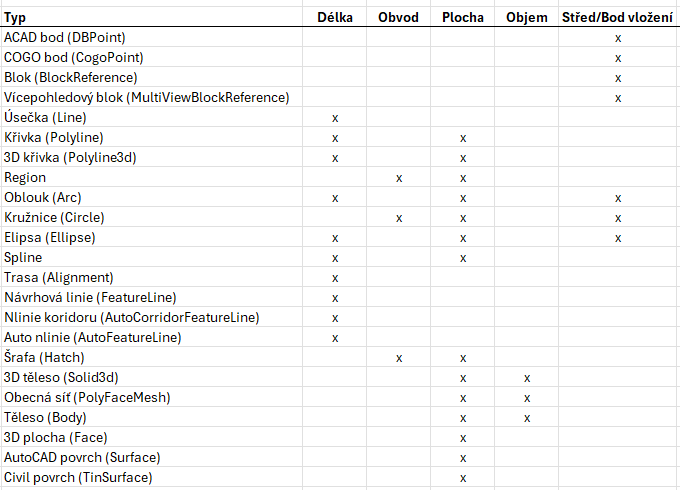

Podporované entity
- AutoCAD bod (Point)
- COGO bod (CogoPoint)
- Blok (BlockReference)
- Vícepohledový blok (MultiViewBlockReference)
- Úsečka (Line)
- Křivka (Polyline)
- 3D křivka (Polyline3d)
- Region
- Kružnice (Circle)
- Elipsa (Ellipse)
- Spline
- Trasa (Alignment)
- Návrhová linie (FeatureLine)
- Nlinie koridoru (AutoCorridorFeatureLine)
- Auto nlinie (AutoFeatureLine)
- Šrafa (Hatch)
- 3D těleso (Solid3d)
- Obecná síť (PolyFaceMesh)
- Těleso (Body)
- 3D plocha (Face)
- AutoCAD povrch (Surface)
- Civil povrch (TinSurface)
