Horní/spodní C3D povrch

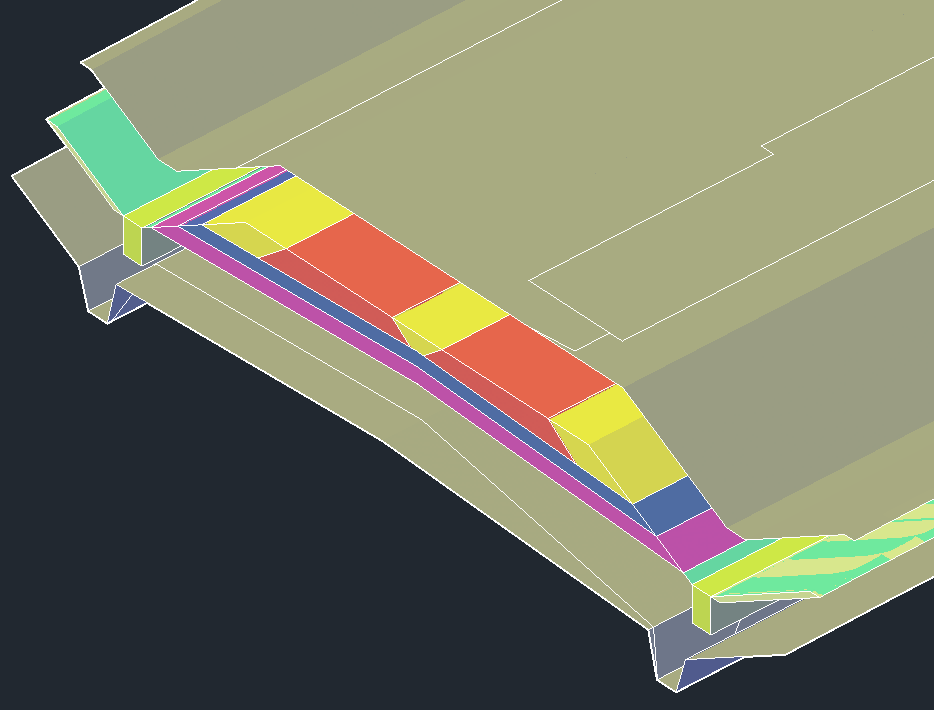

Funkce generuje C3D povrchy přes vybrané tělesa v aktuálním výkrese nebo XREFu. Lze vygenerovat horní i spodní obrys těles. V dialogu se zadají hladiny, kde má funkce hledat tělesa a pořadí, ve jakém na sobě tělesa leží, pro vložení do finálního povrchu. Pořadí je důležité pro správné sestavení povrchu, protože data vložená jako posladní přepíší předchozí data v povrchu.
Do horního povrchu se vkládají tělesa vzestupně, do spodního sestupně.

Pro finální povrchy se sestaví vnější hranice a vnitřní hranice pro vyříznutí případných otvorů.

Generování je jednorázové. Každé spuštění funkce sestaví nové povrchy.
Na větších tělesech bude funkce trvat dlouho, je nutné nalést všechny horní a spodní plošky.

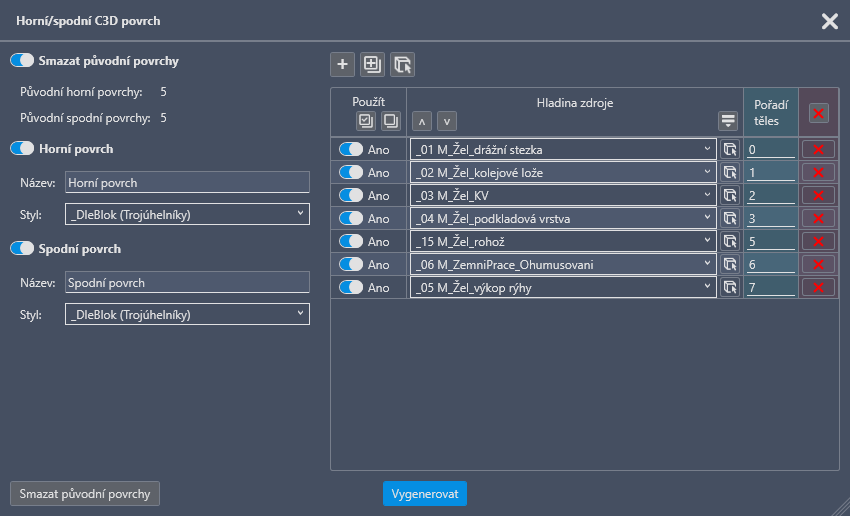

• Nové ⇒ Dialog v defaultním nastavení
• Upravit existující ⇒ Výběr již vygenerovaného povrchu. Nastavení dialogu se převezme. Původní povrchy je možné smazat při generování.

• Obecná síť (PolyFace Mesh)
• 3D těleso (Solid3d)
• Těleso (Body)
• ACAD povrch (Surface)
• 3D plocha (Face)
