Tělesa z koridoru

Funkce extrahuje tělesa z koridoru přes vybrané základny, regiony a kódy do hladin. Export lze provést do aktuálního výkresu, jiného výkresu nebo šablony. Ve všech případech je možné smazat původní data, která byla vyexportovaná pro vybraný koridor.

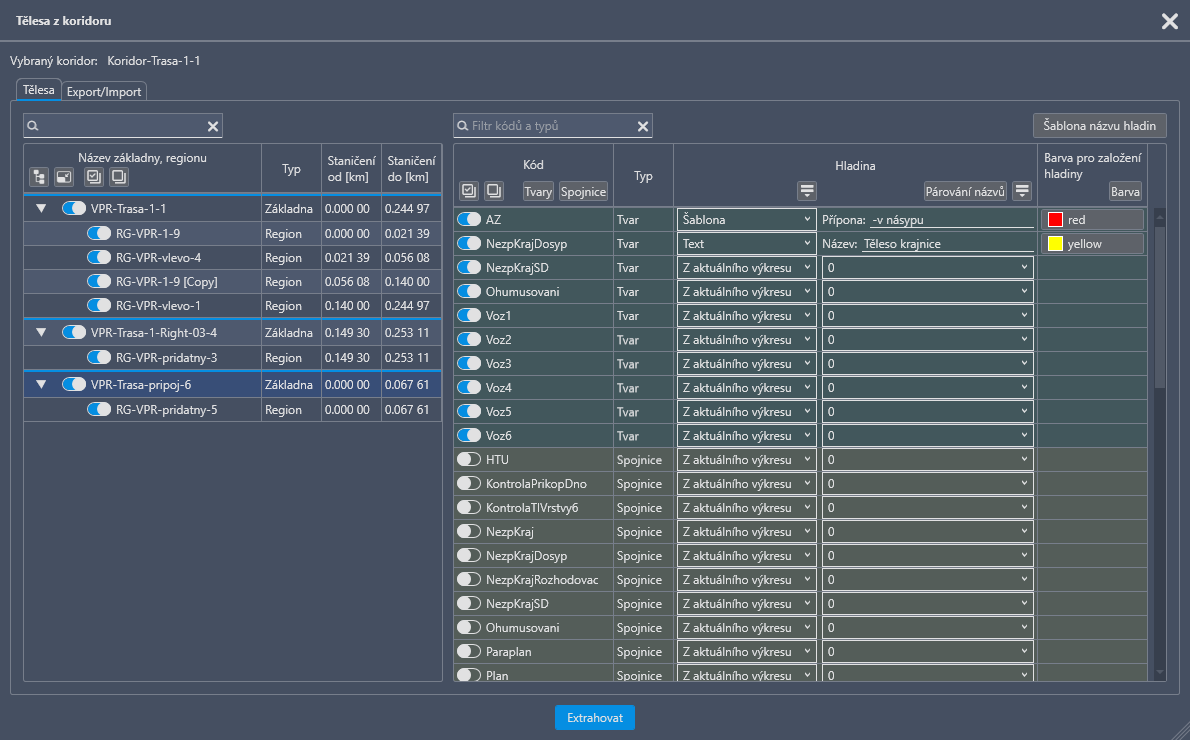

Základny a regiony jsou zobrazeny v levé části doalogu. Lze je vybírat pro export nebo na ně přiblížit ve výkrese.

Seznam všech kódů obsažených v koridoru je zobrazen v pravé části. Je možné vybrat konkrétní kódy, typ objektu (tvar, spojnice) a hladinu pro export. Lze zvolit stávající hladinu z výkresu nebo vytvořit novou pomocí šablony, která je platná pro všechna tělesa s možností zadat příponu pro konkrétní řádek v dialogu.

Ne všechny spojnice lze vyexportovat. Omezení Civilu.

Pro každý kód je možné nastavit hladinu a barvu hladiny.

• Z aktuálního výkresu: Výběr hladin z výkresu, kde byl vybrán koridor při spuštění dialogu.
• Šablony: Sestavení šablony názvu hladin + přípona. Pokud hladina ve výkresu neexistuje, bude založena s barvou dle dialogu.
• Text: Vlastní název hladiny. Pokud hladina ve výkresu neexistuje, bude založena s barvou dle dialogu

Pokud je hladina již ve výkrese založena, barva hladiny se neupravuje. Když se hladina vytváří znovu, tak je založena s vybranou barvou dle dialogu.
Entity jsou vždy DleHlad.

Pokud je definice hladiny přepnuta na “Text”, je možné napárovat názvy hladin z již vytvořených těles z aktuálního nebo jiného výkresu přes název kódu. Pokud chcete párovat hladiny z jiného výkresu, je možné se na něj přepnout a následně vrátit zpět.

Ve druhé záložce je možnost nastavení exportu.
Export lze provést do aktuálního výkresu, jiného výkresu nebo šablony DWT.
Při exportu je možné smazat všechna původní data (tělesa, hladiny), která byla vytvořena při předchozím exportu pro vybraný koridor.

• 3D tělesa
• Sítě

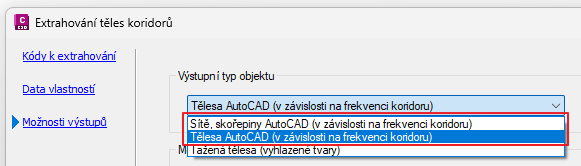

Nastavení odpovídá nativní funkci extrakci těles z koridoru.

Do exportovaných těles je možné přidat popisná data SG_Geometrie a zvolit si konkrétní položky, které mají být vyplněny. Pro vyplnění hodnot staničení je možné zvolit vlastní základnu tělesa nebo jinou trasu z výkresu.

Nastavení celého dialogu lze exportovat jako *.json soubor a následně importovat do jiného dialogu. Při importu je možnost nechat si vytvořit hladiny v aktuálním výkrese, které jsou vybrány pro jednotlivé kódy.

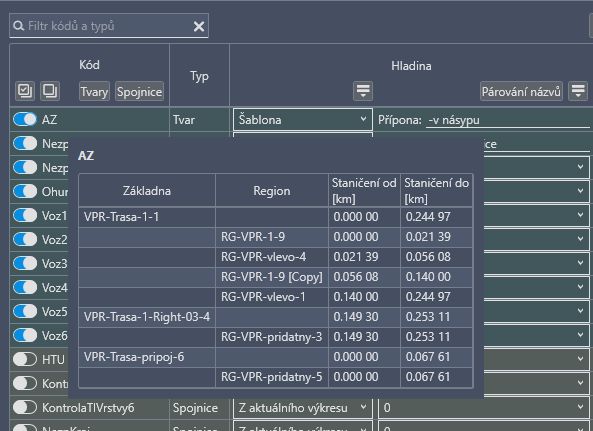

Každý kód v tabulce má tooltip, kde jsou vypsané všechny základny a regiony, které obsahují tento kód.
