Vytvořit nosnou konstrukci

Funkce umožňuje vytvoření nosné konstrukce, která je založena na trase a je složena z jednoho či více úseků na kterých jsou stejné nebo odlišné profily.
Po aktivování funkce je nutné vybrat, ke které trase (nebo pomocné trase) v projektu se bude nosná konstrukce vázat, na jedné trase (pomocné trase) může být pouze jedna nosná konstrukce! Nosnou konstrukci je možné vytvořit v rámci jednoho kroku společně římsami a vozovkou pomocí Vytvořit konstrukce hromadně.

Horní část okna umožňuje vytvořit úseky, které mohou mít přiřazeny rozdílné rodiny profilu a tím pádem vytvářet jiné tvary konstrukce. Úseky se vážnou k bodům na trase, které lze vybrat z rozbalovacího seznamu v editační části okna. Jejich počátek a konec je definován bodem na trase s možností odsazení. Konce konstrukce mohou být zešikmeny, šikmost lze nastavit vzhledem k libovolnému bodu na trase.

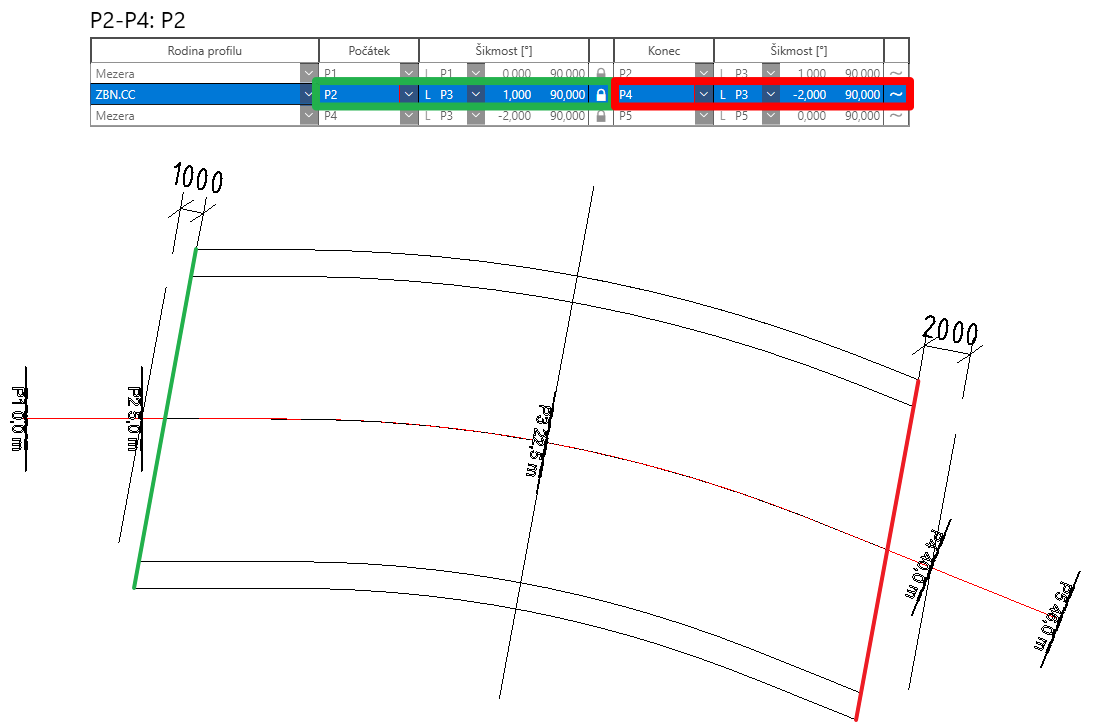

Příklad: Nosná konstrukce s profilem ZBN má počátek v bodě, který je od bodu P2 posunut o 1 m ve směru staničení a končí v místě 2 m před bodem P4. Šikmost na obou koncích je shodná a odpovídá kolmici na trasu v bodě P3. Tímto způsobem je možné snadno zajistit rovnoběžnost opěr bez nutnosti zadávání úhlu numericky vzhledem k trase v koncových bodech.

Pokud vybraný koncový bod úseku není současně posledním bodem na trase, automaticky se za tento úsek vloží další. Jednotlivé úseky na sebe vždy navazují (pokud jeden úsek končí např. P3, další úsek bude bodem P3 začínat), jestliže je mezi konstrukcemi požadovaná mezera, je třeba ve sloupci Rodina profilu zvolit profil Mezera.

Ikona zámku zajistí, že bude mít profil v počátečním a koncovém bodě úseku stejné hodnoty parametrů v nastavení profilu. Pokud je žádoucí, aby byly hodnoty odlišné, musí být zámek odemčený.
Profily nebo jejich dílčí parametry je možné nastavovat hromadně při označení více řádků se stisknutým Ctrl.

Poslední sloupec slouží k přepínání mezi Spline/Segment. Segment konstrukci vytvoří přímo z počátečního do koncového bodu, spline kopíruje nosnou konstrukcí zakřivení trasy.
Rozměry mezi segmenty převzít nelze, předpokládá se použití jiného profilu.

Rozměry profilu jsou nastavitelné pomocí hodnot parametrů rodiny profilu nebo jim lze přiřadit některou z proměnných linií (pomocné trasy, proměnné hodnoty) definovaných v okně nastavení trasy.

Náhled profilu a tabulka s parametry jsou vzájemně propojeny. Většina délkových parametrů po kliknutí na příslušný řádek izoluje související kótu v náhledu profilu. Totéž platí i obráceně, ty kóty, které je možné přímo zadat parametrem (nejsou dopočítané) se v tabulce označí po kliknutí na text kóty v náhledu.
Pro opětovné zobrazení všech kót je třeba kliknout na křížek v prvním sloupci v záhlaví tabulky parametrů.

Nastavení parametrů v jednotlivých bodech lze zkopírovat do schránky, exportovat do .txt souboru zároveň také ze schránky vložit či nahrát z .txt souboru.

Nosnou konstrukci je možné dodatečně editovat po kliknutí na Upravit nosnou konstrukci.

Pokud aplikace neobsahuje požadovaný profil nosné konstrukce, má uživatel možnost vytvořit si vlastní rodinu profilu, a to parametrickou nebo s neměnitelnou geometrií. Pokud je rodina (správně) vytvořena, stačí ji pouze nahrát do složky Mosty v adresáři, do kterého je možné se prokliknout ze záložky Obecné v Nastavení.

Nápověda k určení parametrů sklonu:
