Převod na 3D sítě

Funkce umožňuje převést 2D výkres inženýrských sítí na 3D křivky, 3D těleso potrubí a 3D těleso ochranného pásma.

Objekty jsou vybírány na základě hladin v aktuálním výkresu nebo v připojené referenci.

• Úsečka
• Křivka
• 3D křivka

V první části dialogu “Nastavení IS” se zapisuje nastavení sítí pro celý výkres. Nastavení lze exportovat do txt a pomocí něj importovat do jiného výkresu.

• Druh IS

Seznam druhů dle prostorové normy slouží k nalezení příslušných krytí sítě.

• Hladiny 2D sítí

Tlačítko v tomto sloupci umožňuje vyvolat dialog, ve kterém lze vybrat hladiny ve kterých jsou umístěny entity reprezentující IS. Hladiny (a tedy i entity) mohou být v aktuálním výkrese nebo v připojené referenci.

• C3D povrchy

Výběr povrchů Civilu (TIN SURFACE) slouží k nalezení výchozí výšky sítě. Jde vybrat libovolný počet povrchů a nastavit, jestli se počítá k nejnižšímu nebo nejvyššímu.

• Počítat k povrchu

Výběr nejvyššího nebo nejnižšího povrchu, pokud se povrchy překrývají.

• Typ průřezu

Lze zvolit kružnice, obdélník nebo blok z výkresu pro průřez 3D tělesa sítě.

• Vztažný bod

• Hloubka krytí výška [m]

Hodnota krytí (Minimální krytí Vlastní krytí Konstanta). Min a vlastní krytí se zadává ve druhé záložce dialogu. Pro nadzemní sítě se hodnota počítá nad terén, pro podzemní pod terén.

• Upravit výšku i u 3D objektů

Pokud původní výkres sítí obsahuje i 3D křivky, je možné je také převést podle zadaných parametrů. Jinak se uvažuje, že mají správný výškový průběh.

• Lomové body triangulace

Pokud je povolena tato možnost, výsledná 3D křivka sítě bude kopírovat triangulaci vybraných povrchů. Pokud ne, tak se výšky počítají pouze v bodech originální sítě.

• Pravidla čištění výsledné křivky

Na druhé záložce jsou zadat parametry pro čištění výsledné 3D křivky sítě. Musí být zaškrtnuté hodnoty na obou záložkách, aby se čištění aplikovalo.

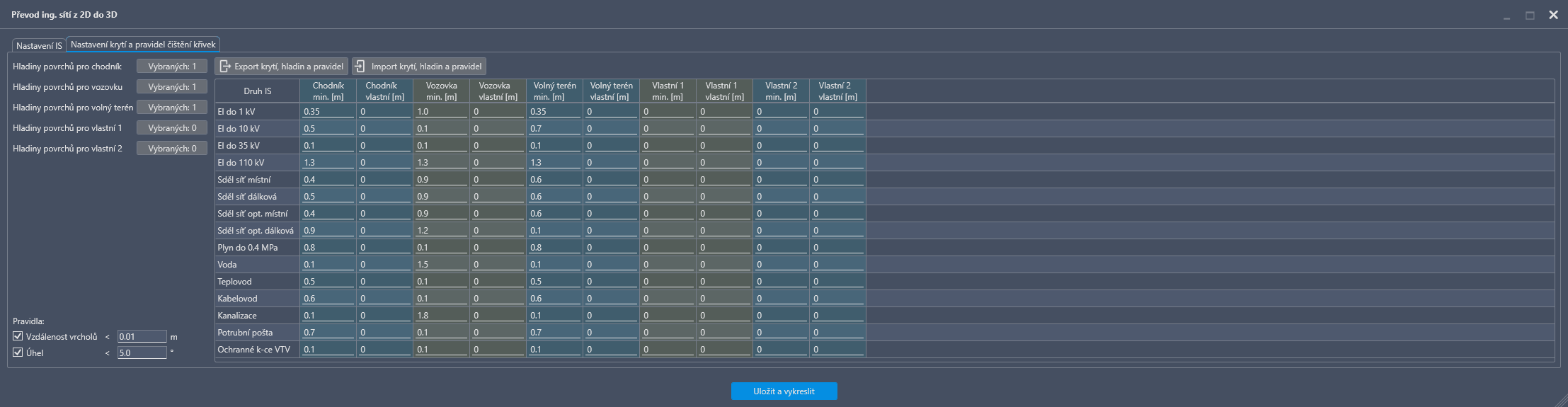

V druhé části dialogu se zapisuje nastavení krytí sítí a čištění křivek pro celý výkres. Nastavení lze exportovat do txt a pomocí něj importovat do jiného výkresu.

• Hladiny povrchů

Výběr hladin, které obsahují hranice (uzavřené křivky) pro jednotlivé druhy povrchů pozemků (chodník, vozovka, volný terén. vlastní 1, vlastní 2).

• Tabulka krytí

Každý povrch pozemek má vlastní hodnotu krytí pro druh sítě.

• Pravidla čištění

Vzdálenost vrcholů a úhel mezi vrcholy. Čistí se pouze mezilehlé body, vrcholy polygonu zůstávají.
